靶式流量计优点
1. 适用介质极广
气体、液体、高黏度介质、气液两相、蒸汽都可测。
2. 耐脏、抗堵、不易挂料
无节流小孔、无转子、无叶轮，适合含杂质、粉尘、焦油、结垢介质。
3. 不受黏度影响
高黏油、沥青、胶类、重油、熔盐等都能稳定测量。
4. 耐高温、高压
高温、高压工况适应性强，工况范围宽。
5. 无活动部件，可靠性高
结构简单坚固，不易卡滞、故障率低、寿命长。
6. 抗震动、抗干扰能力强
适合泵、压缩机、管道震动大的工业现场。
7. 量程比宽，小流量也能测
流量波动大、负荷变化剧烈的工况依然稳定。
8. 可做温压补偿
气体、蒸汽可直接输出标况流量或质量流量。
9. 安装维护方便
直管段要求较低，维护量小，适合恶劣工况长期使用。
一句话总结
靶式流量计耐脏、抗堵、耐高温高压、可靠性高，几乎通吃各种恶劣介质，是工业现场最实用的流量计之一
定义
靶式流量计是一种基于流体对靶板作用力来测量流量的仪器，属于速度式流量计。
工作原理
流体流动冲击靶板，靶板受力与流体的动能相关。根据牛顿第二定律，力的大小与流体速度的平方成正比，通过测量靶板所受的力，经过换算得到流体的流量。
结构组成

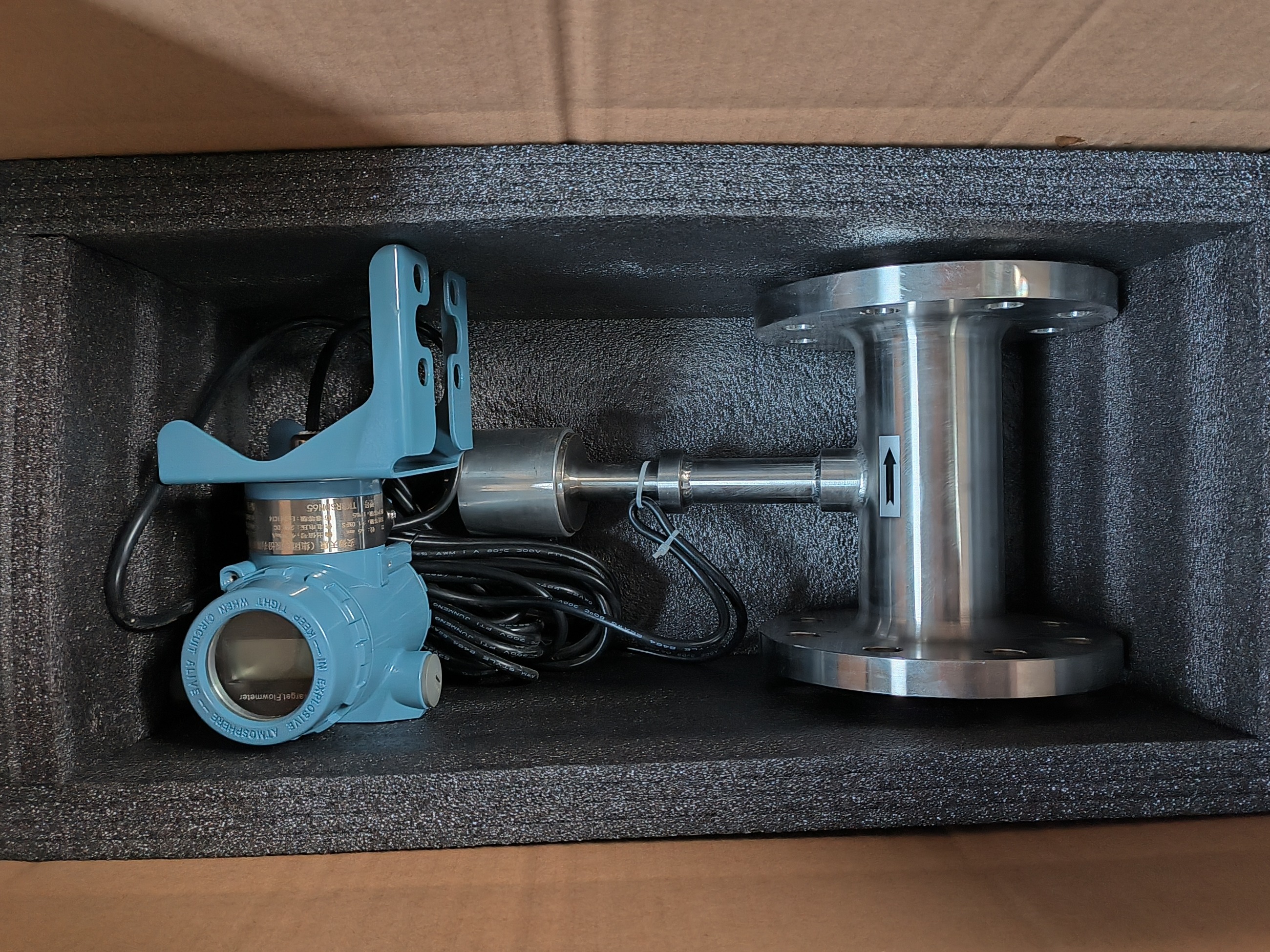

主要由测量管段、靶板、力传感器和显示仪表组成。测量管为流体提供通道，靶板安装在管内感受流体作用力，力传感器将力信号转化为电信号，显示仪表则将信号处理后显示出流量值。
优点
- 适用范围广：可测量多种流体，包括高黏度、含有颗粒杂质的流体。
- 安装要求低：相比于其他流量计，对上下游直管段长度要求不高。
- 结构简单：没有复杂的可动部件，可靠性较高，维护方便。
缺点
- 精度受限：测量精度一般在±1% - ±3%，相对一些高精度流量计较低。
- 量程比小：通常量程比在3:1 - 10:1之间，范围较窄。
应用领域
在石油、化工、冶金、电力、食品等行业广泛应用，用于测量各种液体、气体和蒸汽的流量。

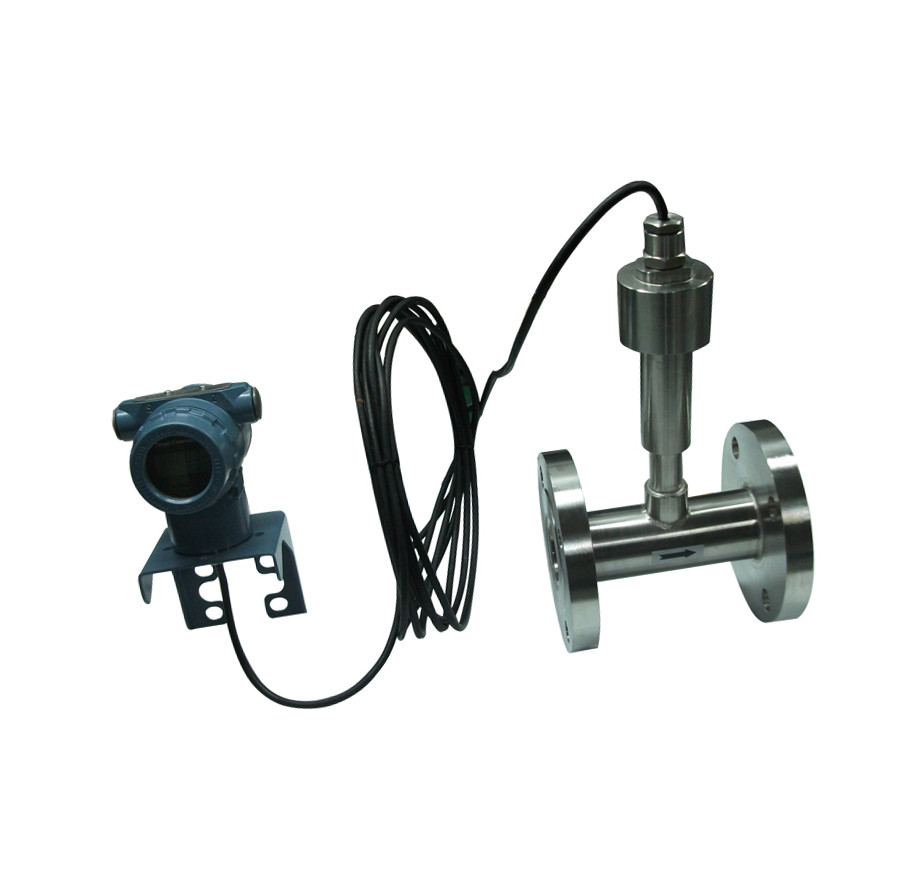

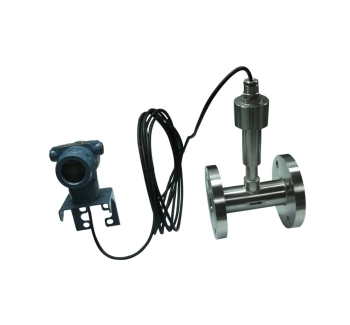

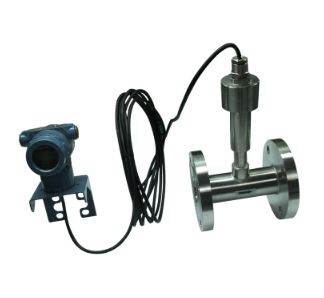

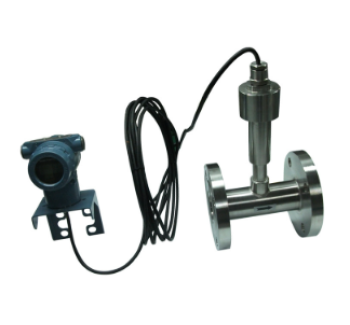

产品名称 : 靶式流量计
适用介质 : 气体，液体，蒸汽
管径(DN) : DN15～DN300mm（管道式），DN150~DN3000mm至更大（插入式），矩形管道
公称压力 : 0.6～42MPa （指连接法兰公称压力，非介质的工作压力）
工况温度 : -200～+600℃（需更高温度请与工厂联系）
测量精度 : ±0.5%， ±1.0%，±1.5%FS
量程范围 : 1：10；1：15
壳体材质 : 碳钢；不锈钢；
供电方式 : 内置3.6VDC锂电池（可用两年）；外供24VDC； 输出信号 : 4～20mA二线制；脉冲0～1000HZ；RS485
防护等级 : IP65；IP67
防爆标志 : 本安型ExiallCT6；隔爆型ExdllCT6
表头显示 : 累积流量；瞬时流量；满量程百分比；工况压力；工况温度；故障自检
连接方式 : 管道法兰式(DN15-300mm)；插入式（DN150- N6000mm至更大）。
安装要求 : 可水平、垂直安装；前后直管道应满足前10D后5D（D公称通径）
特殊连接 : 螺纹式(DN<50mm)；对夹式(DN<300mm)；在线拆装式；（需特殊连接定货时请说明）
安装前准备
1. 检查仪表：确认靶式流量计的规格、型号与设计要求相符，外观无损坏，配件齐全。检查靶板是否有变形，力传感器是否正常。
2. 管道清理：彻底清除管道内的杂物、焊渣、铁锈等，防止其进入流量计影响测量精度或损坏仪表。
安装位置选择
1. 直管段要求：尽量安装在直管段上，前直管段长度至少为5倍管径，后直管段长度至少为3倍管径，以保证流体稳定，提高测量精度。
2. 避免干扰：远离泵、压缩机等产生振动和压力波动的设备；避开强电磁场干扰区域。
3. 便于维护：选择易于安装、调试、维护和检修的位置，周围应预留足够空间。
安装方式
1. 水平安装：适用于大多数流体，确保靶式流量计的轴线与管道轴线重合，保证流体均匀流过靶板。
连接与固定
1. 法兰连接：将流量计的法兰与管道法兰对齐，使用密封垫片，均匀拧紧螺栓，确保连接密封无泄漏。
2. 焊接连接：焊接时要采取冷却措施保护流量计，防止过热损坏内部部件。焊接后清理焊渣，检查焊缝质量。
电气连接
1. 接线：按照说明书进行接线，确保电源、信号线连接正确，避免接错造成仪表损坏。
2. 接地：做好接地，接地电阻应符合要求，以防止电磁干扰，保证测量稳定。
安装后检查
1. 密封性检查：管道试压，检查流量计与管道连接处是否有泄漏。
2. 仪表调试：接通电源，检查仪表显示是否正常，进行零点校准和量程调整。
选型
- 介质特性：考虑流体的温度、压力、腐蚀性、黏度、是否含颗粒杂质等。如测高黏度流体，选合适规格；测强腐蚀性流体，选耐腐材质。
- 流量范围：依据实际流量大小和变化范围，选量程匹配的流量计，保证测量值在量程的 30% -100%。
- 精度要求：根据工业生产对流量测量精度要求，选对应精度等级的靶式流量计。
安装
- 直管段要求：安装处前后需有一定长度直管段，一般前 5 倍管径，后 3 倍管径，确保流体稳定。
- 避免干扰：远离泵、压缩机等振动源和强电磁干扰设备，如变频器、变压器。
- 安装位置：水平安装时，保证流量计轴线与管道轴线重合。
运行维护
- 启动与停止：启动时先开旁路阀，再缓慢打开流量计上下游阀门；停止时先关流量计上下游阀门，再关旁路阀。
- 定期检查：定期检查仪表外观、连接部件、密封性能等，查看靶板有无磨损、变形，及时清理管道杂质。
- 校准：按规定周期校准，确保测量精度。使用中发现测量偏差大，及时重新校准。
故障处理
- 流量异常：若流量显示值异常高或低，检查管道是否泄漏、堵塞，仪表接线是否松动，传感器是否损坏。
- 信号不稳：信号波动大，排查电磁干扰，检查接地是否良好，管道内流体是否稳定。
